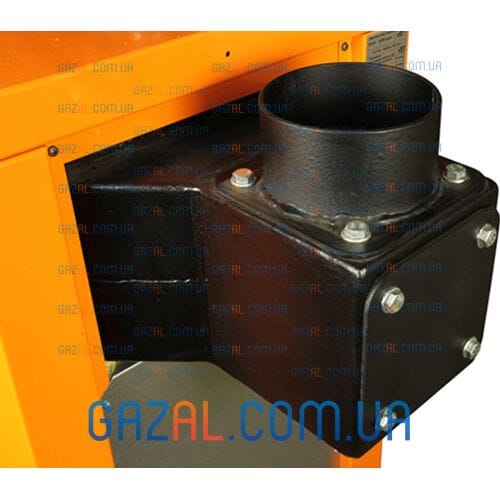

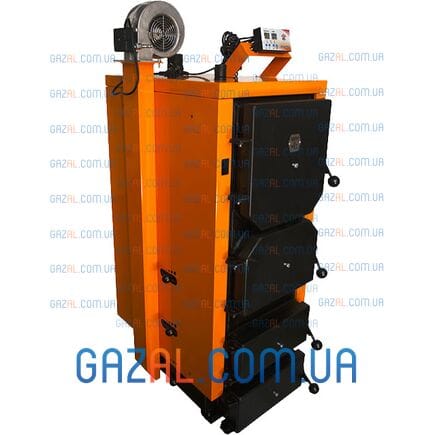

Котел длительного горения DTM (65-100) кВт

Подключение твердотопливного котла DTM с баком аккумулятором

Система отопления в которой как источник тепла используется твердотопливный котел имеет большую инертность. Это связано с не возможностью в полной мере управлять процессом горения топлива как в «Схеме №1». Для минимизации данного недостатка в системах используют бак аккумулятор, который позволяет котлу работать в номинальном режиме. Все лишнее тепло принимает на себя бак аккумулятор. Давайте рассмотрим режимы работы данной схемы.

В представленной схеме имеется один контур, по которому циркулирует теплоноситель.
Первичный (котловой) контур включает в себя твердотопливный котел, бак — аккумулятор тепла и насосно-смесительный узел.

Режим циркуляции теплоносителя в первичном контуре регулируется насосно-смесительным блоком и температурой воды в обратном трубопроводе, по которому вода поступает в котел из бака аккумулятора тепла.

Режим защиты от низкотемпературной коррозии при растопке котла. При растопке котла, по сигналу датчика температуры (автоматики DTM), запускается циркуляционный насос смесительного блока. Клапаны блока направляют циркуляцию теплоносителя через блок по малому кругу, помимо бака теплоаккумулятора. Происходит быстрый нагрев теплоносителя, поверхностей котла и дымохода до рабочей температуры. Это ускорение способствует снижению количества конденсата, отложений сажи, смол, выделяемых из топлива, уменьшает коррозию и повышает КПД котла.

Режим нагрева буферной емкости. По окончании растопки котла, когда температура циркулирующей по малому кругу воды повысится, клапаны смесительного блока начинают включать циркуляцию воды через бак теплоаккумулятора.

Подмешивание воды в обратном трубопроводе от бака теплоаккумулятора выполняется постепенно, так, чтобы температура воды подаваемой в котел не снижалась менее заданной величины (55оС).
После прогрева воды на выходе из бака аккумулятора тепла до заданной температуры, подмес воды прекращается, и теплоноситель полностью циркулирует по большому кругу – через бак теплоаккумулятора.
Бак аккумулятора тепла необходимо располагать так, чтобы патрубок обратного трубопровода бака был чуть выше аналогичного патрубка котла. Такое расположение обеспечит естественную циркуляцию теплоносителя в контуре котла при остановке циркуляционного насоса.

Линия трубопровода с байпасом (клапаном) должна находится под линией с насосом и трехходовым клапаном.
На картинке  представлена детальная схема обвязки твердотопливного котла.

Преимущества:

•  Высокий КПД.
•  Длительный срок работы на одной загрузке.
• Безопасность работы при отключении электричества.
• Повышение комфортных условий в доме, поскольку после сгорания топлива система отопления продолжает обогревать дом горячей водой из бака.

Недостатки:

•  Габаритные размеры.
•  Сложность управления.
• Энергозависимость.

Подключение твердотопливного котла DTM с сетевым насосом на увеличенный расход горячей воды

В этой схеме обвязки твёрдотопливного котла мы рассмотрим уже несколько шире котловой контур и включим в него процесс подогрев воды на потребности «ГВС» и работу сетевого насоса системы отопления.

В представленной схеме имеются три контура, по которым циркулирует теплоноситель.

Контур горячего водоснабжения (ГВС) состоит из бойлера косвенного нагрева, трехходового электромагнитного клапана и датчика бойлера. Трехходовой клапан установлен на подающей линии системы отопления и открыт на циркуляцию через неё, при запросе датчика бойлера он переводится в положения «на бойлер» и циркуляции осуществляется через змеевик бойлера, что обеспечивает нагрев воды на нужды «ГВС». После нагревания бойлера косвенного нагрева до требуемой температуры клапан возвращается  в первоначальное положение «на систему отопления».

Первичный (котловой) контур включает в себя твердотопливный котел, бак — аккумулятор тепла и насосно-смесительный узел.

Вторичный (отопительный) контур имеет в своем составе бак — аккумулятор тепла, трехходовой клапан «ГВС», циркуляционный насос, гребенка системы отопления.

Режим циркуляции теплоносителя в первичном контуре регулируется насосно-смесительным блоком и температурой воды в обратном трубопроводе, по которому вода поступает в котел из бака аккумулятора тепла.

Режим циркуляции теплоносителя во вторичном контуре регулируется насосом и накладным датчиком температуры на подающей линии трубопровода первичного контура. По команде датчика, при достижении заданной температуры, насос включается на циркуляцию через систему отопления.

Гребенка системы отопления выполнена с поэтажной схемой разводки и имеет возможность отсечения отдельно каждого этажа.

Режим защиты от низкотемпературной коррозии при растопке котла. При растопке котла, по сигналу датчика температуры (автоматики DTM) , запускается циркуляционный насос смесительного блока. Клапаны блока направляют циркуляцию теплоносителя через блок по малому кругу, помимо бака теплоаккумулятора. Происходит быстрый нагрев теплоносителя, поверхностей котла и дымохода до рабочей температуры. Это ускорение способствует снижению количества конденсата, отложений сажи, смол, выделяемых из топлива, уменьшает коррозию и повышает КПД котла.

Режим нагрева теплоаккумулятора. По окончании растопки котла, когда температура циркулирующей  по малому кругу воды повысится, клапаны смесительного блока начинают включать циркуляцию воды через бак теплоаккумулятора.

Подмешивание воды в обратном трубопроводе от бака теплоаккумулятора выполняется постепенно, так, чтобы температура воды подаваемой в котел не снижалась менее заданной величины (55^оС).

После прогрева воды на выходе из бака аккумулятора тепла до заданной температуры, подмес воды прекращается, и теплоноситель  полностью циркулирует по большому кругу – через  бак теплоаккумулятора. Сетевой насос в свою очередь осуществляет циркуляцию по запросу накладного датчика на подающей линии от котла до теплоаккумулятора.

Бак аккумулятора тепла необходимо располагать так, чтобы патрубок обратного трубопровода бака был чуть выше аналогичного патрубка котла. Такое расположение обеспечит естественную циркуляцию теплоносителя в контуре котла при остановке циркуляционного насоса.

Линия трубопровода с байпасом (клапаном) должна находится под линией с насосом и трехходовым клапаном.

Преимущества:

• Высокий КПД.
•  Длительный срок работы на одной загрузке.
• Безопасность работы при отключении электричества.
• Простота работы и минимальное энергопотребление.

Недостатки:

• Габаритные размеры.
• Приоритетность.
• Энергозависимость.

Подключение твердотопливного котла DTM с другими источниками тепла. Автоматизация и погодозависимость.

В данной схеме мы рассмотрим возможности автоматизации и погодозависимости  работы выше представленной схемы с другими источниками тепла. При использовании схемы обвязки с теплоаккумулятором  появляется возможность использовать более продвинутую автоматику с погодозвисимостью, что позволяет более тонко контролировать процесс отбора тепла и дает экономию. Так же возможно комбинирование в одной системе нескольких источников тепла. При этом  необходимо учитывать логику работы отдельных узлов и гидравлическую часть.

В представленной схеме  имеются четыре контура, по которым циркулирует теплоноситель.

Контур горячего водоснабжения (ГВС) состоит из бойлера косвенного нагрева, загружающего насоса и датчика бойлера. Загружающий насос установлен на подающей линии системы отопления и открыт на циркуляцию через неё. При запросе датчика бойлера насос начинает циркуляцию теплоносителя через змеевик бойлера, что обеспечивает нагрев воды на нужды «ГВС». После нагревания бойлера косвенного нагрева до требуемой температуры насос отключается.

Первичный (котловой) контур системы отопления включает в себя твердотопливный котел, бак — аккумулятор тепла и насосно-смесительный блок.

Режим циркуляции теплоносителя в первичном контуре регулируется насосно-смесительным узлом и  температурой теплоносителя в обратном трубопроводе, по которому теплоноситель поступает в котел из бака аккумулятора тепла.

Режим циркуляции теплоносителя во вторичном контуре отопления регулируется трехходовым смесительным клапаном и задается погодным регулятором. Смесительный клапан смешивает воду, забираемую из бака аккумулятора тепла, с охлажденной водой из системы радиаторов, тем самым регулируя температуру горячей воды, подаваемой в радиаторы.

Так же в этой схеме установлен дополнительный источник тепла (газ/электричество) который работает как подстраховующий вариант. При падении температуры в котле и теплоаккумуляторе автоматика котлов включает котлы и переводит их работу на себя.

Гребенка системы отопления выполнена с поэтажной схемой разводки и возможность отсечения отдельно каждого этажа

Режим защиты от низкотемпературной коррозии при растопке котла. При растопке котла, по сигналу датчика температуры (автоматики DTM), запускается циркуляционный насос смесительного блока. Клапаны блока направляют циркуляцию теплоносителя через блок по малому кругу, помимо бака теплоаккумулятора. Происходит быстрый нагрев теплоносителя, поверхностей котла и дымохода до рабочей температуры. Это ускорение способствует снижению количества конденсата, отложений сажи, смол, выделяемых из топлива, уменьшает коррозию и повышает КПД котла.

Режим нагрева теплоаккумулятора. По окончании растопки котла, когда температура циркулирующей по малому кругу воды повысится, клапаны смесительного блока начинают включать циркуляцию воды через бак теплоаккумулятора.

Подмешивание воды в обратном трубопроводе от бака теплоаккумулятора выполняется постепенно, так, чтобы температура воды подаваемой в котел не снижалась менее заданной величины (55^оС).

После прогрева воды на выходе из бака аккумулятора тепла до заданной температуры, подмес воды прекращается, и теплоноситель  полностью циркулирует по большому кругу – через  бак теплоаккумулятора. Сетевой насос в свою очередь осуществляет циркуляцию по запросу накладного датчика на подающей линии от котла до теплоаккумулятора.

Бак аккумулятора тепла необходимо располагать так, чтобы патрубок обратного трубопровода бака был чуть выше аналогичного патрубка котла. Такое расположение обеспечит естественную циркуляцию теплоносителя в контуре котла при остановке циркуляционного насоса.

Линия трубопровода с байпасом (клапаном) должна находится под линией с насосом и трехходовым клапаном.

Преимущества:

• Высокий КПД.
• Длительный срок работы на одной загрузке.
• Безопасность работы при отключении электричества.

Недостатки:

• Габаритные размеры.
• Сложность автоматики.
• Энергозависимость.
